放熱材料 グラファイト銅箔放熱フィルム VS 人造黒鉛

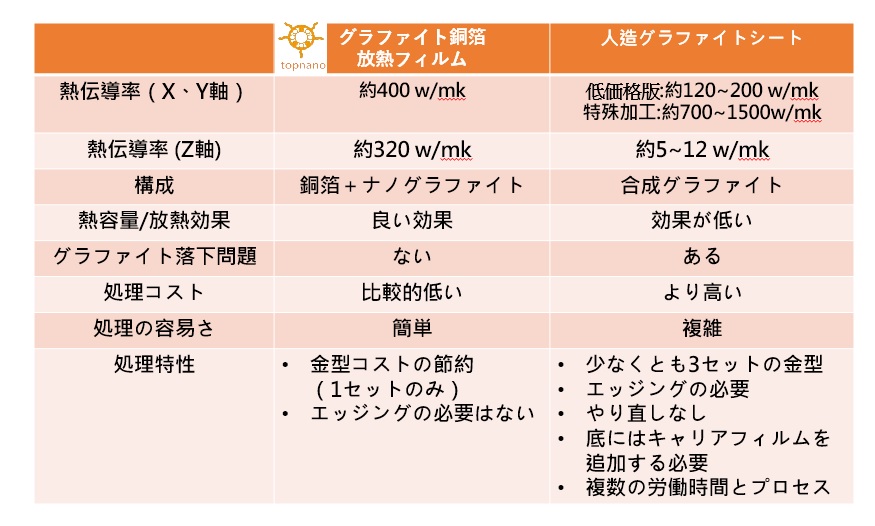

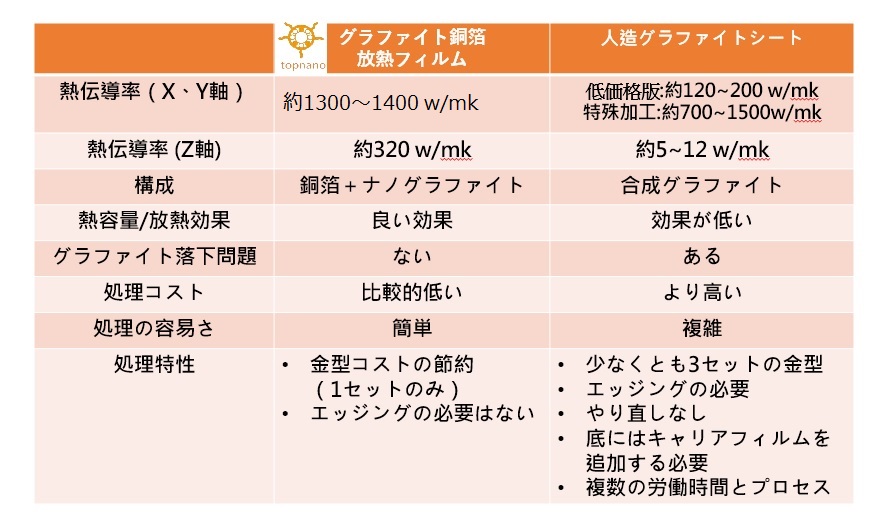

以下の放熱材比較表はTopnano社と協力型抜き加工メーカーとの実験比較結果であり、参考値です。 Topnano社のグラファイト銅箔放熱フィルムにご興味がございましたら、ぜひお問い合わせください。


＜人造黒鉛と黒鉛銅箔に関する補足知識＞

人造黒鉛シートは、スマートフォンなどの薄型電子製品の放熱材料としてよく使用されています。人造黒鉛シートの利点は、xy軸の放熱効果が優れていることですが、製造技術の制限により、ブランドによって効果が大きく異なります。

現在、日本ブランドの人造黒鉛シートは市場で最も効果があることが知られていますが、残念ながら高価であり、ダイカットプロセス中に四隅のエッジが粉末を失い、より多くのエッジラッピングが必要になります。これは時間がかかり、不必要な損失を生み出します。加工費や型抜き代金が素材自体の価格よりも高額になることもあり、メーカーから批判される問題となっている。

Topnano社のグラファイト銅箔放熱フィルムは、銅箔を基材とし、その上にナノグレードのグラファイト層をスパッタリングした複合材料で、銅箔の金属温度均一化効果とグラファイトの水平放熱効果を兼ね備えています。銅箔素材はZ軸方向の垂直冷却効果が大きく、この表面を熱源に取り付けることで熱源から発生する熱を垂直下向きに導き、ナノカーボンと組み合わせることで効果を発揮します。平面的な熱放散。

人造黒鉛シートと比較すると、加工特性に加えて、銅箔黒鉛放熱フィルムは、使用される黒鉛の厚さがナノメートルレベルしかないため、xy軸上の放熱効果が人造黒鉛よりもわずかに劣ります。しかし、その強みは銅箔のZ軸の垂直冷却特性にあります。下層のXY軸ナノグラファイトと組み合わせることで、全体的な放熱効果は依然として良好です。

その他のグラファイト銅箔放熱フィルムの詳細については、左下のリンクをクリックして参照してください。または、製品紹介/グラファイト銅箔放熱フィルムのページをご覧ください。
